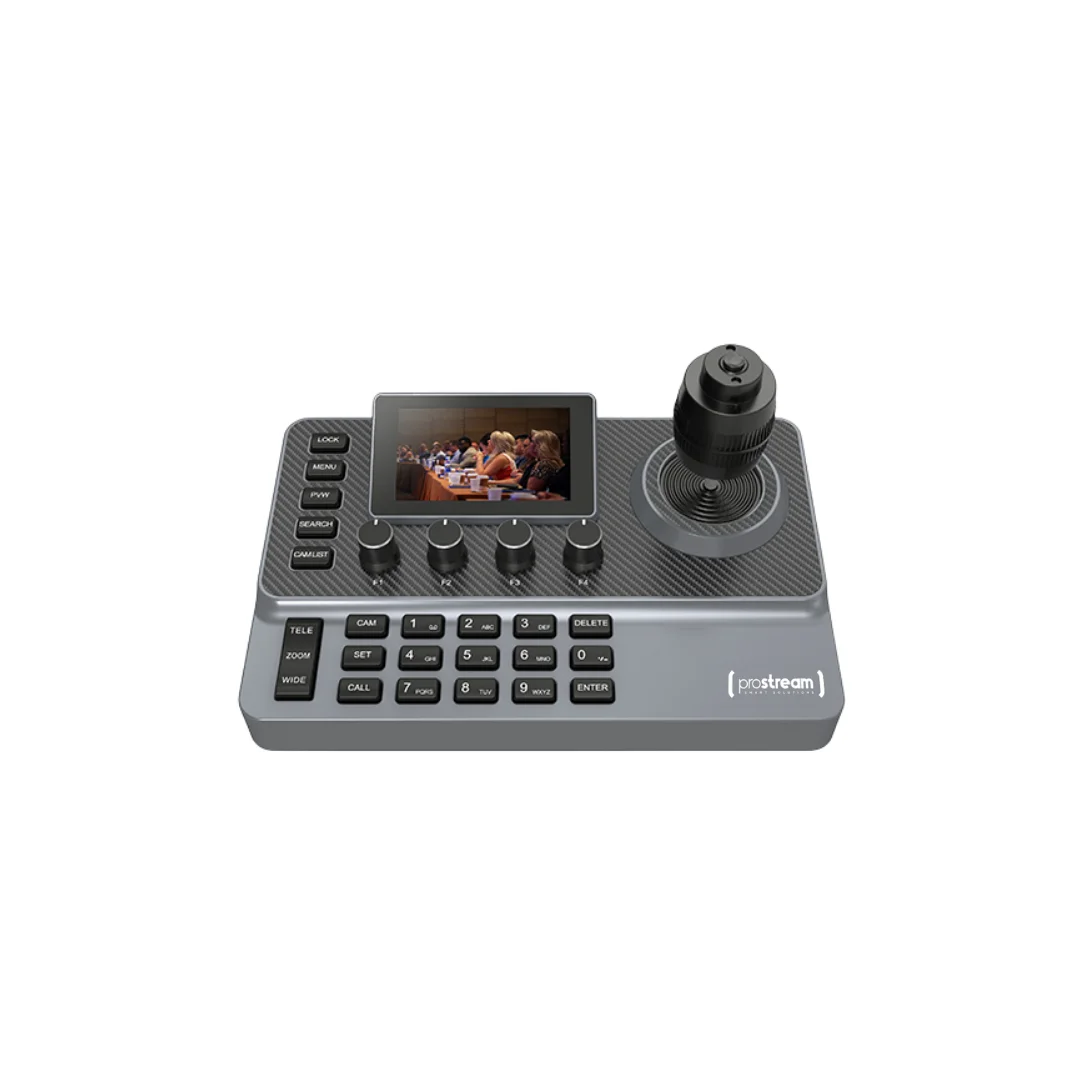

Características Principais e Controles:
- Controles: Joystick para panorâmica/inclinação, rotação do botão do joystick para zoom, botões para balanço de branco, exposição, foco e zoom, entre outros.
- Protocolos Suportados: VISCA, VISCA Over IP, VISCA TCP, PELCO P/D, e Onvif, com reconhecimento automático de protocolo.

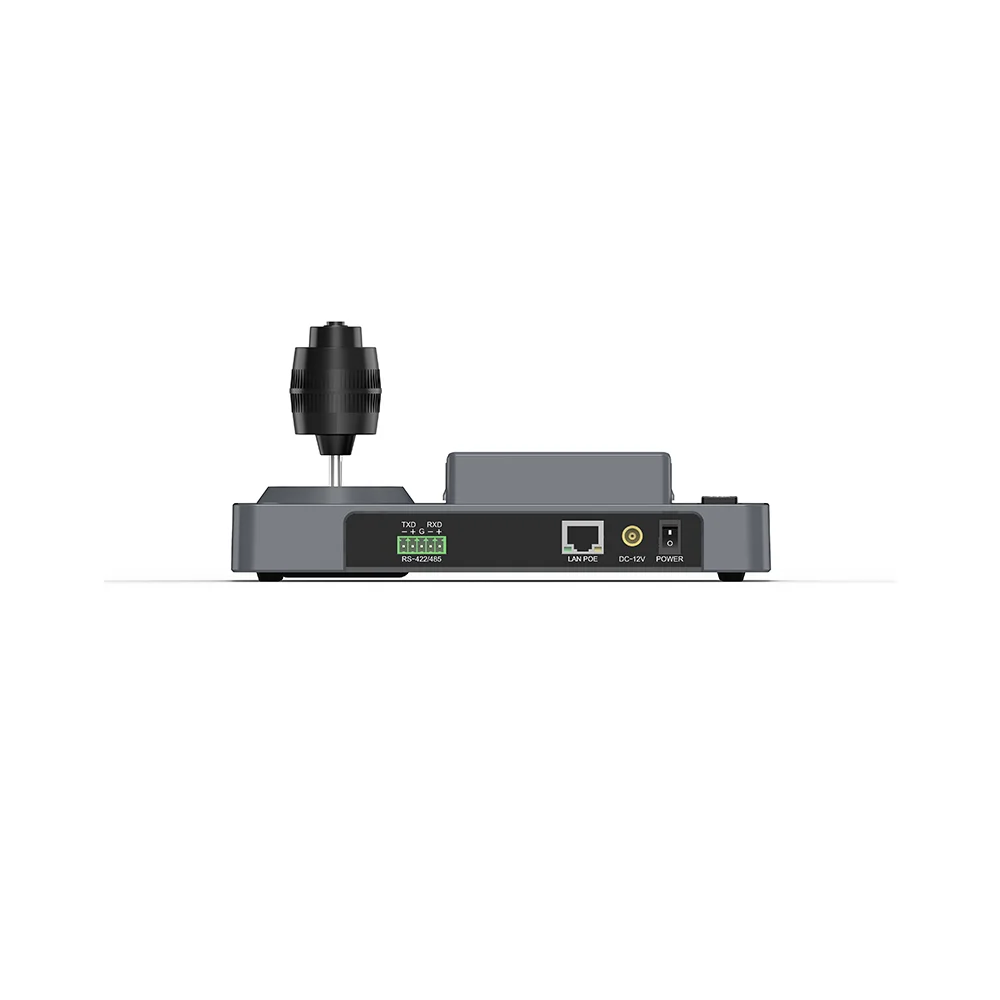

- Conexões: Porta serial RS422/485 externa e interface de rede RJ45 com função POE.
- Funções Personalizáveis: Quatro botões personalizáveis (F1-F4).
- Bloqueio de Botões: Suporta bloqueio de botões com um clique para evitar operação incorreta.
Métodos de Energia e Conexão:
- Alimentação: Adaptador de energia DC (padrão 12V) ou alimentação POE através da porta Ethernet IP (máximo de 100 metros com cabo CAT6).
- Conexão Serial: Conector Phoenix para RS-422 ou RS-485. RS-422 pode controlar até 7 câmeras via protocolo VISCA; RS-485 pode controlar até 7 câmeras via VISCA e até 255 câmeras via PELCO.
- Conexão IP: Conecta a porta “LAN” ao switch Ethernet.
Operação:
- Menu OSD do Teclado: Acessado e navegado com o botão “MENU” e o joystick ou botões F3/F4.
- Atribuição de Câmera: Pode ser feita pesquisando a rede (botão “SEARCH”) ou adicionando câmeras manualmente.
- Predefinições: Para configurar uma predefinição, mova a câmera, pressione “SET” e depois o número desejado. Para chamar uma predefinição, pressione “CALL” e depois o número desejado.
Características Técnicas:
| Especificação | Detalhes |
|---|---|
| Joystick | Joystick de precisão 4D |
| Botões Giratórios (Knobs) | Botões giratórios 3D, suportam rotação em escala para ajustar parâmetros |
| Botões | Botões de silicone com luz de fundo branca e vermelha |
| Tela | Tela colorida LCD de 3″ |
| Tom de Aviso do Botão | Aviso sonoro do botão Ativado/Desativado |
| Botão de Bloqueio | Suporta função de bloqueio de uma tecla |
| Quantidade Máxima de Controle | 1000 |
| Posição Máxima Predefinida | 255 |
| Botões Giratórios Personalizáveis | Suporta quatro botões giratórios para personalizar |
| Interface de Controle | RJ45 (suporta PoE e NDIHX2, opcional), RS-422/485 |
| Protocolo de Controle IP | Onvif, VISCA Over IP, VISCA TCP, NDI |
| Protocolo de Porta Serial | VISCA, Pelco D, Pelco P |
| Tensão de Entrada | 12V |
| Corrente de Entrada | 0.25A |
| POE | 802.3af |
| Potência Nominal | 3W |
| Dimensões | 210*138*101mm |
| Ambiente de Operação | Interno |
| Temperatura de Operação | -10°C-40°C |
| Temperatura de Armazenamento | -20°C-60°C |
| Peso | 0.8 kg |
